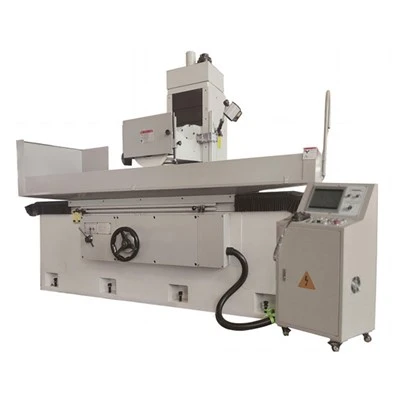

Rectificadora de superfície de banc d'alta precisió
Model: MX-50100
Mida de la taula: 506x1005mm
Màx. Recorregut longitudinal: 1030 mm
Tranal creuat: 540 mm
Màx. Distància del centre del cargol a la taula: 540 mm
Mida del mandril magnètic: 500x1000mm
Velocitat del moviment longitudinal de la taula: 5 ~ 25 m/min
- Fast Delievery
- Assegurança de qualitat
- Atenció al client les 24 hores
Introducció al producte
La rectificadora de superfícies de sobretaula d'alta precisió MX{-50100 és una-de-eina de primera línia per a la rectificació de precisió i l'acabat de superfícies. Aquesta màquina està dissenyada per proporcionar una precisió i fiabilitat excepcionals, la qual cosa la converteix en una eina essencial per a una varietat d'aplicacions. Amb una tecnologia avançada i un motor potent, aquesta màquina pot rectificar i acabar superfícies amb una precisió d'1 micra. Aquest nivell de precisió el fa ideal per al seu ús en indústries com l'aeroespacial, la mèdica i l'automoció.
Fabricada amb materials i components d'alta-qualitat, aquesta màquina ofereix un rendiment durador-fins i tot amb un ús intensiu. Els seus requisits de manteniment també són mínims, cosa que afegeix encara més el seu valor com a màquina fiable. La seva-interfície fàcil d'utilitzar permet als operadors configurar i ajustar la màquina fàcilment per obtenir un rendiment òptim.
|
MX-50100 |
AHR |
AHD |
NC2 |
|
Vertical |
Moviment ràpid i manual |
Servomotor de CA |
Servomotor de CA |
|
Creu |
Auto Intermitent |
Motor |
Servomotor de CA |
|
Longitudinals |
Hidràulica |
Hidràulica |
Hidràulica |
|
Controlador |
-- |
GS-PLC Touch |
GS-PLC Touch |
Paràmetres tècnics
|
Model |
MX-50100AHR/AHD/NC2 |
|
|
Mida de la taula (WxL) |
506x1005 mm |
|
|
Màx. Desplaçament longitudinal |
1030 mm |
|
|
Creu Tranal |
540 mm |
|
|
Màx. Distància del centre del cargol a la taula |
540 mm |
|
|
Mida del mandril magnètic |
500x1000mm |
|
|
Velocitat del moviment longitudinal de la taula |
5 ~ 25 m/min |
|
|
Moviment transversal de la taula |
Alimentació automàtica |
0,1 ~ 8 mm/min |
|
Velocitat ràpida |
990 mm/min |
|
|
Avancement del volant |
0,02 mm/div. |
|
|
Moviment vertical del cap de roda |
Alimentació automàtica |
-(mode H/R) 0,005/0,01/0,02/0,03/0,04/0,05 (només per al model D) (mm/carrera) |
|
Velocitat ràpida |
-(Mode H)610(Només per al model R) 480 (Només per al model D) (mm/min) |
|
|
Avancement del volant |
0,005 mm/div. |
|
|
Mola |
Velocitat |
50 Hz 1440 rpm 60 Hz 1750 rpm |
|
(ODxWxID)Mida |
Ф355x40xФ127mm |
|
|
Motor del cargol |
5,5 kW/7,5 CV |
|
|
Motor hidràulic |
2,2 kW |
|
|
Motor de la bomba de refrigeració |
0,09 kW |
|
|
Motor d'elevació |
-(mode H) 0,25 kW (mode R) 0,75 kW (mode D, servomotor) |
|
|
Motor d'alimentació creuada |
0,04 kW |
|
|
Capacitat de càrrega màxima de la taula (inclou el mandril magnètic) |
600 kg |
|
|
Potència nominal total |
9kw |
|
|
Alçada de la màquina |
1890 mm |
|
|
Rugositat superficial |
Ra Menor o igual a 0,25μm |
|
|
Pes brut |
4100 kg |
|
|
Mida de l'embalatge (LxWxH) |
3060 * 2360 * 2300 mm |
|
